Monitorowanie poziomu cieczy w zbiornikach betonowych jest kluczowym elementem wielu gałęzi przemysłu, od oczyszczalni ścieków po magazyny wody pitnej. Istotne jest nie tylko kontrolowanie ilości medium wewnątrz konstrukcji, ale również zapewnienie bezpieczeństwa i integralności samego zbiornika. Wybór odpowiedniej metody pomiarowej wpływa na precyzja danych, optymalizację procesów oraz koszty eksploatacji.
Zastosowanie czujników hydrostatycznych
Czujniki hydrostatyczne mierzą ciśnienie wywierane przez kolumnę cieczy, a następnie przeliczają je na wartość wysokości napełnienia. Ich budowa opiera się na elemencie czułym – najczęściej membranie lub tensometrze – który rejestruje zmiany nacisku.
Budowa i zasada działania
- Element pomiarowy zanurza się w cieczy, co zapewnia bezpośredni kontakt z medium.
- Pomiar ciśnienia przetwarza się na sygnał elektryczny (4–20 mA, 0–10 V).
- Dzięki kompensacji temperatury możliwe jest uzyskanie dokładnych wyników niezależnie od warunków środowiskowych.
Zalety i ograniczenia
- Trwałość: czujniki hydrostatyczne są odporne na działanie agresywnych substancji obecnych w ściekach czy chemikaliach.
- Stosunkowo niska cena i prosta instalacja.
- Potrzeba okresowej konserwacji i kalibracji, by uniknąć osadzania się zanieczyszczeń na elemencie pomiarowym.
Technologie radarowe i mikrofalowe
Pomiary z wykorzystaniem fal elektromagnetycznych są coraz częściej stosowane w zbiornikach betonowych, zwłaszcza tam, gdzie kontakt z cieczą jest niepożądany. Czujniki radaru działają na zasadzie wysyłania impulsów mikrofalowych, które odbijają się od powierzchni cieczy i wracają do detektora.
Rodzaje radarów
- Radar impulsowy (Time of Flight): mierzy czas przelotu fali w obie strony.
- Radar FMCW (Frequency Modulated Continuous Wave): analizuje zmiany częstotliwości fali odbitej.
Kryteria wyboru
- Zakres pomiarowy: od kilku centymetrów do kilkudziesięciu metrów wysokości.
- Odporność na warunki atmosferyczne i zmienne właściwości medium (para wodna, opary).
- Instalacja bezdotykowa – doskonała w przypadku mediów agresywnych lub zapachowych.
Metody ultradźwiękowe i optyczne
Czujniki ultradźwiękowe wykorzystują fale akustyczne o dużej częstotliwości, które odbijają się od powierzchni cieczy. Pomiar czasu powrotu fali pozwala na wyznaczenie poziomu napełnienia. Z kolei metody optyczne bazują na zmianie natężenia światła lub kątów odbicia.
Zalety ultradźwięków
- Instalacja na zewnętrznej ścianie korka lub pokrywy zbiornika.
- Brak kontaktu z medium – minimalne zużycie elementów pomiarowych.
- Wysoka kompatybilność z systemami automatyki przemysłowej.
Wyzwania w pomiarach optycznych
- Wrażliwość na zanieczyszczenia świetlne, mgłę lub kurz.
- Ograniczona skuteczność przy ciemnych, mętnych cieczach.
- Wymagana precyzyjna konserwacja optyki.
Techniki radarowo-optymalne i hybrydowe systemy pomiarowe
Coraz większą popularność zyskują rozwiązania łączące różne zasady działania. Hybrydowe systemy mogą łączyć pomiar hydrostatyczny z radarowym lub ultradźwiękowym, co pozwala na wzajemną weryfikację odczytów i zwiększa bezpieczeństwo monitoringu.
- Redundancja pomiaru – gwarancja ciągłości działania nawet w przypadku awarii jednego z czujników.
- Lepsza odporność na czynniki zakłócające: impulsy radarowe uzupełniają pomiary hydrostatyczne przy pojawieniu się osadów na dnie.
- Zastosowanie algorytmów filtrowania sygnału i sztucznej inteligencji do eliminacji odczytów fałszywych.
Praktyczne aspekty wdrożenia i konserwacji
Wybór metody monitorowania poziomu cieczy to nie tylko specyfikacja techniczna czujnika. Istotne są kwestie prawne, środowiskowe i eksploatacyjne.

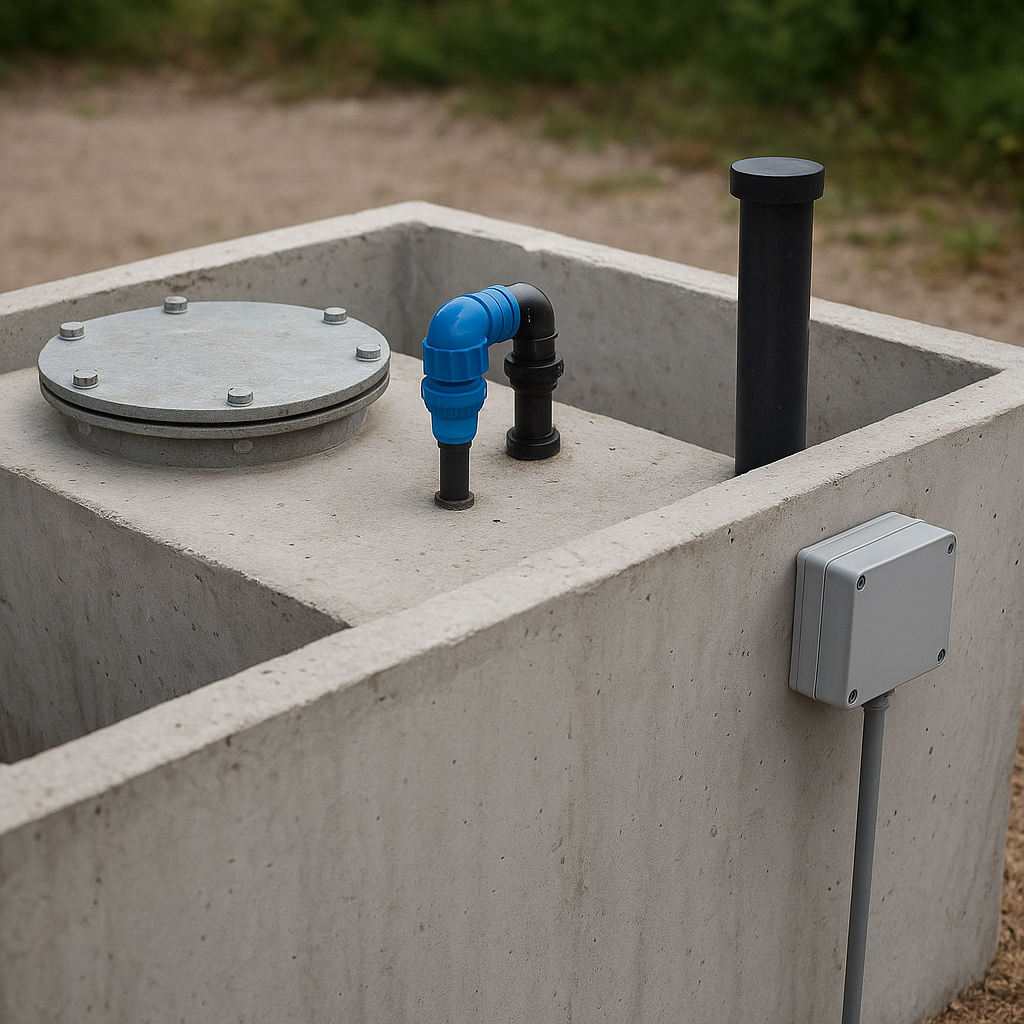

Instalacja w zbiornikach betonowych
- Dokładne przygotowanie otworów montażowych – uszczelnienie wtórne chroni przed wyciekiem i korozją zbrojenia.
- Dobór materiałów konstrukcyjnych odpornych na wilgoć i agresywne substancje.
- Zastosowanie rur ochronnych i prowadnic w przypadku czujników hydrostatycznych.
Procedury konserwacyjne
- Regularna kalibracja – co 6–12 miesięcy w zależności od obciążenia i rodzaju cieczy.
- Inspekcja wizualna elementów wystających i ochronnych osłon.
- Rejestracja odczytów w systemie SCADA lub chmurze, analiza trendów i raporty alarmowe.
